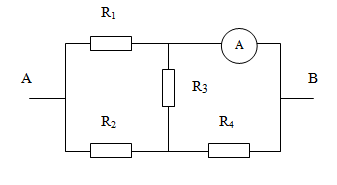

Cho mạch điện như hình vẽ.

Biết R₁ = 15Ω, R₂ = R₃ = R₄ = 10Ω. Điện trở của ampe kế và dây nối không đáng kể. Biết ampe kế chỉ 3A. Tính U_AB.

"> Cho mạch điện như hình vẽ.

Biết R₁ = 15Ω, R₂ = R₃ = R₄ = 10Ω. Điện trở của ampe kế và dây nối không đáng kể. Biết ampe kế chỉ 3A. Tính U_AB.

"> Cho mạch điện như hình vẽ.Biết R1= 15Ω, R2= R3= R4= 10Ω. Điện trở của ampe kế và dây nối không đáng kể. Biết ampe kế chỉ?

Cho mạch điện như hình vẽ.
Biết R₁ = 15Ω, R₂ = R₃ = R₄ = 10Ω. Điện trở của ampe kế và dây nối không đáng kể. Biết ampe kế chỉ 3A. Tính U_AB.

A. 30V.
B. 15V.
C. 20V.
D. 25V.

Đáp án đúng: A

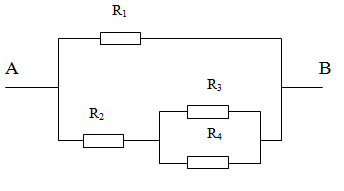

Vì R₃ mắc song song với R₄ nên :

U₃ = U₄ ↔ R₃.I₃ = R₄.I₄ ↔ I₃ = I₄

Mà I₂ = I₃₄ = I₃ + I₄ → I₃ = I₄ = I₂/2.

Ta có: I₁ = I₂₃₄ ↔ R₁.I₁ = R₂₃₄.I₂₃₄ ↔ I₁ = I₂₃₄ = I₂.

I_a = I₁ + I₃ = 3A ↔ I₂ + I₂/2 = 3A ↔ I₂ = 2A.

Mặt khác I_AB = I₁ + I₂ → I₁ =I₂ = I_AB/2 → I_AB = 4A.

→U_AB = I_AB.R_AB = 7,5.4 = 30V.
